[開箱] 搭載 DCII 靜音散熱 ASUS 梟鷹 STRIX 970 SLI 平台實測

11 19, 2014 by 雲爸

GTX970-980



隨著NVIDIA次世代性價比非常棒的GM204
GTX970和GTX980上市後
各家AIC合夥夥伴紛紛推出了自家非公版設計的GTX970/GTX980產品
其實大概在半年前,華碩就已經推出了STRIX梟鷹系列的顯示卡
主打著低負載狀態下的風扇0轉的靜音散熱設計
當時對應的產品是NVIDIA GTX780-6GB和AMD的R9 285 2GB

隨著970和980推出後STRIX風扇0轉的靜音散熱
系列也就直接延用到980和970上

可以看到 STRIX-GTX970-DC2OC-4GD5 的包裝
採用梟鷹雙眼的設計,很搶眼的包裝盒




彩盒背面則是可以看到 DCII散熱技術
以及0db風扇待機下停轉的散熱特色


打開彩盒後抽出內盒
可以看到在黑色的內盒上可以隱約看到除了
燙金ASUS LOGO外也可以隱約瞧見ASUS浮水印標誌


裡面還有一層比較沒什麼用處的內層彩盒
就是裝著一本說明書和驅動光碟
畢竟GTX970該具備的端子都有了也不需要任何轉頭

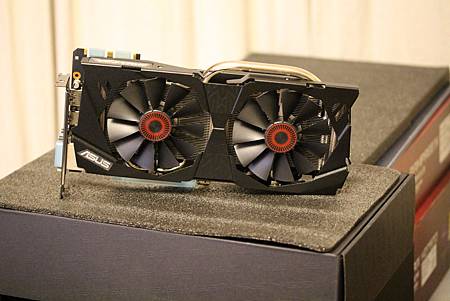

STRIX-GTX970 的本體
上面兩顆風扇的造型設計
彷彿看上去就是貓頭鷹的眼睛

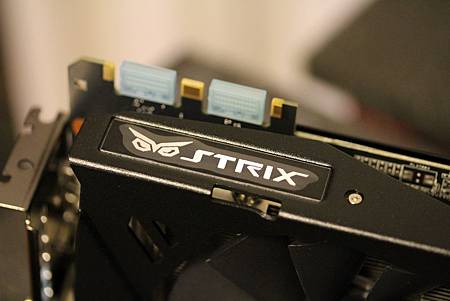

在卡的本體上面也可以看到STRIX的LOGO

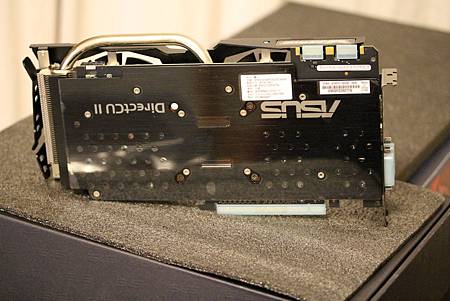

背面上了一層強化背板
最主要的用途是防止PCB彎曲
不過傳導熱效果的其實有限

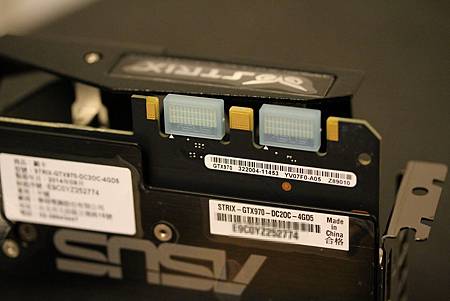

GTX970和980分別支援4WAY-SLI
所以總共有兩組金手指

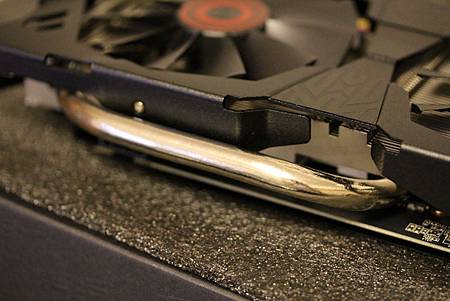

DirectII 熱導管採用的版本
分別從6mm/8mm/10mm都有
GTX970和980用的是最厚的10mm

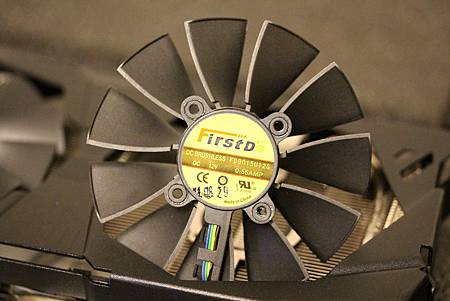

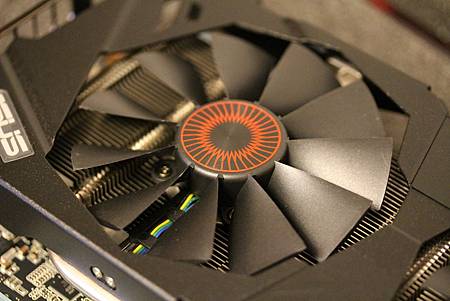

風扇採用的是9公分11葉片
富士多FD9015U12S-0.55A油封軸承

IMG_0010.JPG IMG_0011.JPG

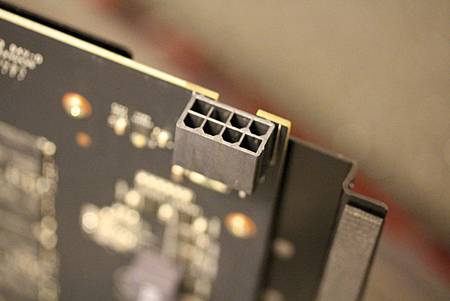

拿掉散熱器後把其他家常用的6+8PIN或6+6
華碩改為一組8Pin電源接頭
和6+6效果是相同的且也省去接多條PCI-E電源線的困擾

IMG_0012.JPG IMG_0013.JPG

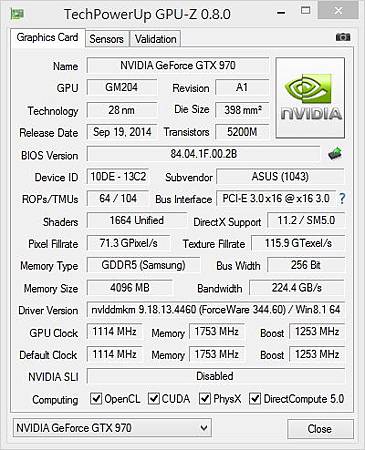

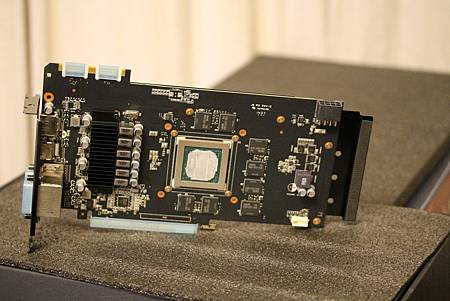

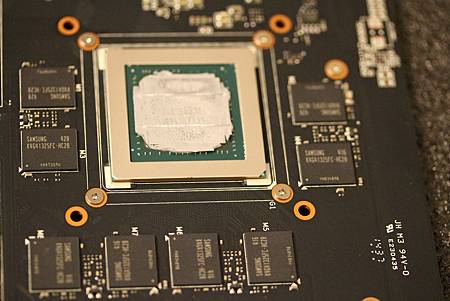

核心為GM204-STRIX-GTX970頻率預設超頻至1114 MHz
搭配8顆SAMSUNG K4G41325FC-HC28記憶體共4GB

IMG_0014.JPG GPU-Z-ASUS STRIX-GTX970-DC2OC-4GD5.jpg

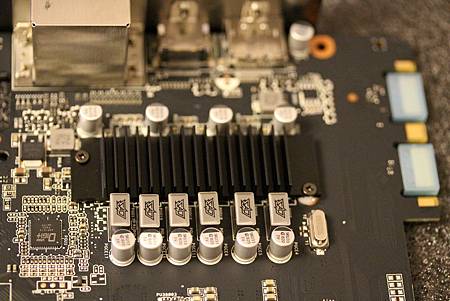

STRIX-GTX970採用6相超合金電感
數位電源供電設計980則是10相

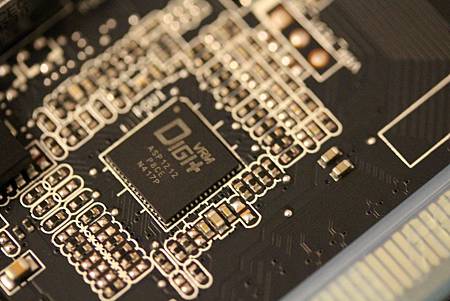

以及Digi+ VRM 控制晶片

IMG_0015.JPG IMG_0016.JPG

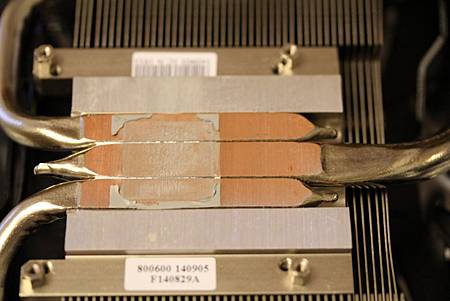

在前面幾代沒有HDT熱導管
沒有完全接觸到核心的問題
在此代STRIX-GTX970/980已經完全獲得改善

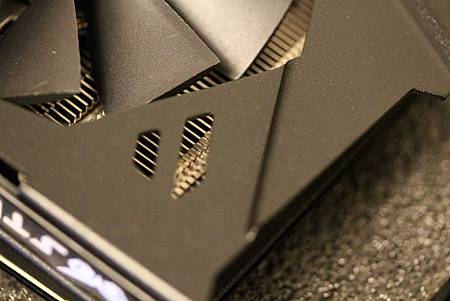

STRIX散熱器這面表層黑黑
是全鋁的材質以及表面是
黑色霧面噴砂的作工

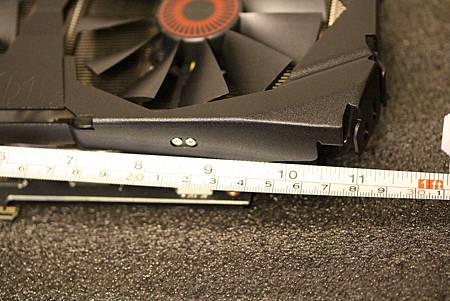

散熱器本體總長度約29公分
在實務組裝的機殼挑選
搭配要稍微注意是否會有干涉的狀況

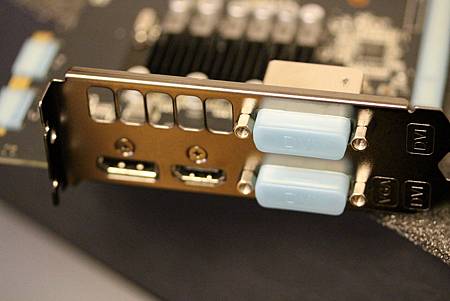

輸出端子方面配置一組DVI(轉VGA)和DVI
跟HDMI以及一組DP

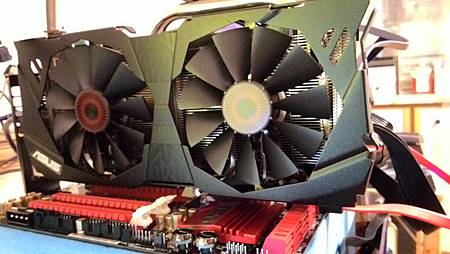

實際上機測試

X99 + 5960X

測試平台參考︰

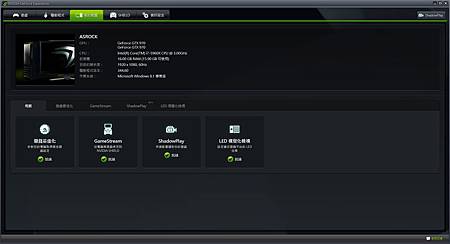

NVIDIA GeForce Experience.jpg

在通電後如果沒有負載超過60度的話
風扇是不會轉的


通常在Windows桌面環境下操作
最多大約48~55度之間
除非用來看影片硬解不然風扇還是不會轉



Benchmark參考

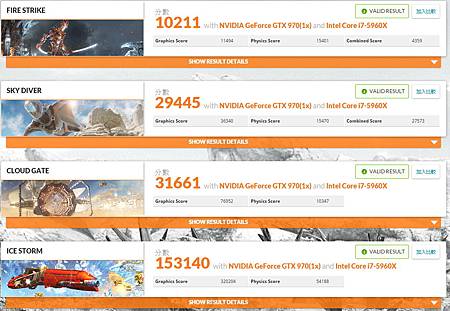

3DMark 單卡成績

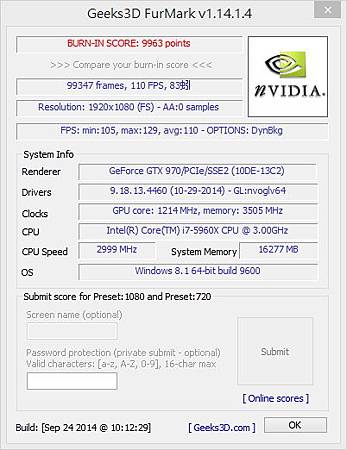

FurMark 最高溫度僅70度左右


拜GM204優異的省電特性
GTX970單卡運作時全平台耗電約247W
就算搭配X99-5960X平台還是非常省電

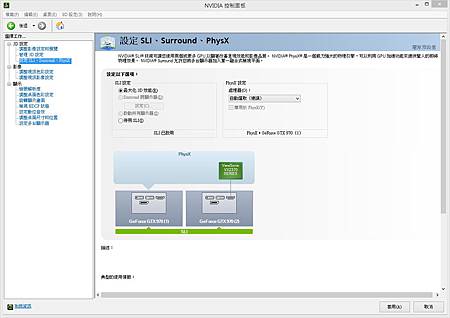

啟動SLI時

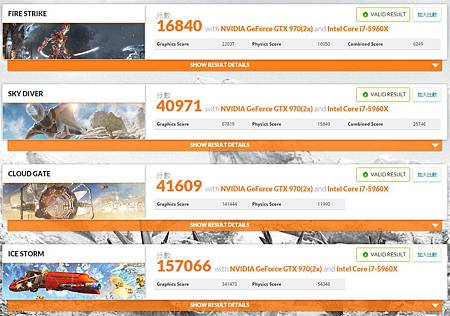

3DMark 雙卡 SLI 成績

3DMark SLI.jpg

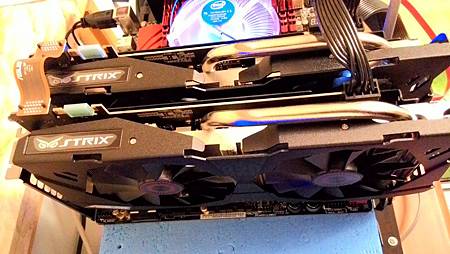

因為使用的是M-ATX的板子
所以雙卡運作時兩張貼的比較近的話
FurMark 溫度來到一張到達83度但還是沒超過90
如果用ATX大板的間隔距離開一點效果會更好

FurMark SLI.jpg SLI-OP.jpg

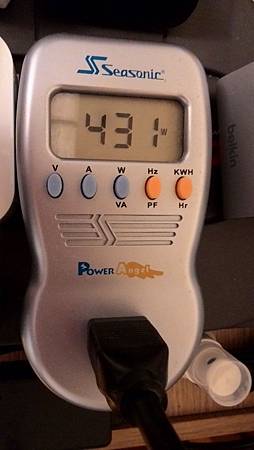

雙卡模式下SLI全平台耗電上升為431W
配置500W~600W左右的電源供應器就可應付 GTX970 SLI
尤其和競爭品R9 290X相比之下還是省電許多


STRIX GTX970整體不論
在功耗和溫度控制上都算是蠻優異的
平常在待機狀況下0db的優點幾乎是完全沒有聲音的

若真的要說唯一的缺點
攤開各家NVIDIA合作夥伴名單中顯示卡產品
華碩一直在產品售價上可以說是最貴的
相比之下目前在台灣通路品牌就只有EVGA
多一年的年限保固領先華碩

但以講究效率的快修服務中心據點的品牌來看
華碩的保固年限還是>領先技嘉和微星的三年保
且憑藉著強大的售後體系以及4年保固
遍布全台灣13家皇家俱樂部服務據點
所以攤開來看用來反應在產品售價上也是合情合理

也因為GTX970的品牌產品競爭激烈
所以在選擇上還是得看個人的品牌喜好
來決定自己心目中理想的選擇

期待後續華碩趕快推出970的ITX短卡版
滿足ITX玩家的各種小電腦強力獨顯的需求

以上是 ASUS 梟鷹 STRIX 970
單卡和雙卡SLI的開箱測試分享參考
謝謝收看
