信仰級小鋼炮 – Antec Razer Cute 超狂小主機 (搭配技嘉 AORUS + GA-B250N )

組電腦嗎? 看看喔~ 今天不只給你組電腦,還要給你滿滿的信仰

這次我組的這一台可說是Mini-ITX機殼的頂峰之作,光外殼就潮到出汁

是Antec 與 電競品牌「RAZER」聯名打造的 Antec Cube-RAZER 信仰機,全機採用黑化航空鋁合金材質,加上三透側面板

讓你秀出精心準備的各種發光零組件,加上 Razer 三頭蛇 LOGO 背光與 LED 綠光燈條,裡裡外外都擁有蛇的靈魂

同時,它的配置也能讓你變身成”黑蘋果” MAC / Windows 雙系統開機

讓你信仰、雙系統、帥氣攻頂的三個願望一次滿足

想知道怎麼組、怎麼玩嗎? 看下去

《黑蘋果RAZER電競機》 讓你信仰、黑蘋果、雙系統,三個願望一次滿足

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191685

有一天,在臉書上逛著逛著,突然發現一咖機殼,外型帥到不行,而且質感超棒,最迷人的還是它有三頭蛇RAZER 的LOGO

這真的是點燃所有電競玩家的熱血啊!!  後來研究一下,這咖機殼是由ANTEC 與 RAZER 聯手研發打造的限定款式,名為【Antec Cube-RAZER】

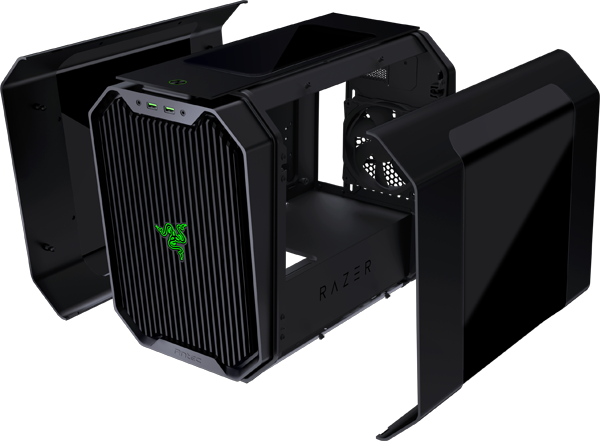

cube-open-panels



這咖真的是帥到極致,從裡到外無可挑剔。

全機採用三面3mm 航空鋁材質面板搭配0.8mm 鍍鋅鋼板內裏,提升機殼耐用度,有透明弓形側板可秀出機體內裝,上方也採用透明配置,內部各種燈光都盡情展示

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191657



拍攝這些照片時,我已經組裝完成了,多放一些照片給大家看看

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191686

它是一咖款Mini-ITX機殼,但相較於一般Mini-ITX 的小機殼,她卻擁有更大的容量

想想也對,畢竟追到這價位的殼,需求通常是重度玩家,擴充性是必要的

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191688

能夠放上一顆 3.5吋硬碟(或2.5吋硬碟X2 )、2.5吋硬碟X2、35公分長顯示卡、19公分高CPU散熱器,以及前側240mm後側120mm水冷排

假設預算夠,可以配置兩套水冷系統在ANTEC Cube RAZER上!

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121441

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121456



面板上也放上蛇粉最愛的三頭蛇

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191675



全機重點綠化,例如特別開模特製的《綠化USB 孔》、底部綠色燈效及後方的綠色LED風扇

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191683



風扇的線材可以透過Hub來集中管理,儲存裝置也都收納在主機板的背面,巧妙的空間配置,也是一開始所沒想到的驚喜。

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191647



電腦最怕有灰塵跑進去,ANTEC CUBE RAZER 也都有設置防塵濾網,方便玩家清洗。



安裝好大概是這樣子,但這還不是完成版本,雲爸自己還有訂購MOD用的模組化線,到時候內部的線材都將會變成綠色的,讓整台電腦從裡到外都充滿RAZER的味道!

先前開直播的時候有網友私訊問到ANTEC Cube RAZER 可安裝顯示卡的長大約有35公分,但如果前方又設置水冷排會不會干涉到?

這邊特別回覆一下讓大家知道,Gigabyte Aorus GTX1060 6GB 9Gbps的卡長有28公分,加上前面還有配置Antec MERCURY一體式水冷的狀況下是完全不會干涉的。

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191635

這麼帥的殼,要搭配什麼菜單呢?

我希望這咖可以帥的徹底,裡外都帥

外面有蛇,裡面要給她滿滿的RGB燈效,最好也來組個水冷系統!

所以今天這篇圖文我們就重點介紹

先列出菜單,不講價格 (你可以自己用品名去查價格~感恩)

  • CPU:Core i5-7500
  • 主機板:GA-B250N Phoenix-WIFI
  • 顯示卡:技嘉 AORUS GeForce® GTX 1060 6G 9Gbps
  • Ram: T-Force Vulcan DDR4 XMP 2.0 16GB Kit 雙通道組合包
  • SSD: 十銓 Team L7 EVO 240GB SSD
  • 電腦機殼:Antec Cube-RAZER
  • 電源供應器:Antec EDGE 650
  • 水冷系統:Antec MERCURY 240
  • RGB風扇:Antec Rainbow 120

黑蘋果教學請看 >>>> https://goo.gl/Q1S4Qq

於是我就來到新手村總騏B18來組裝了

上次有在我的粉絲團發訊問大家,也開直播介紹組裝過程 (感謝光華商場新手村 – B18 總騏科技的介紹與組裝)

圖文的部分,我們一樣一樣來介紹

Intel Core i5-7500

先看到處理器,在 CPU 選擇上選擇較進階實用的Intel Core i5 7500,至於K系列的CPU則沒有考慮過,畢竟還要設定許多參數來超頻實在是太麻煩了,同時也要背負著平台穩定性的潛在風險 (抖

雖然現階段AMD Ryzen 平台正火紅,也有許多網友推薦給雲爸來參考,但在建置黑蘋果系統還是選用INTEL平台資源會比較多,也比較穩定。

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121397



記憶體選用十銓科技T-Force Vulcan DDR4 XMP 2.0 16GB Kit 雙通道組合包 (2 x 8GB)

單條8G 一共16G,上面有T-Force 造型的散熱鰭片,在主機板BIOS設定中的X.M.P開啟後,就可以直接幫記憶體設定在2666MHz時脈來運作,來提升平台效能。

 信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5191478

SSD 同樣選用十銓科技的  L7 EVO 240GB SSD ,在讀寫表現上也都優於傳統硬碟,這也是為什麼現在許多人在組裝電腦都慢慢的會選配SSD來當系統碟使用,

此外,十銓在售後服務上也是頗優質的,擁有0800免付費的客服專線可以來排除障礙,並且在台灣北中南也都有簽約的代收服務中心可受理 RMA,這項服務也是免費的!



由於是 ANTEC Cube RAZER 為 Mini ITX 電腦機殼,在主機板的挑選上當然會選擇Mini ITX的主機板,

在想要把電腦灌成黑蘋果主機,那技嘉肯定是首選,這邊選擇技嘉 GA-B250N Phoenix-WIFI,上網註冊可享四年保固,

原因是雲爸與友人研究過主機板上的配置是非常適合拿來做成黑蘋果,相容性很高,幾乎不太用修改很多就可以輕鬆直上啦,

你可能會問說:「怎不選擇Z270的晶片組呢?」,假設說今天雲爸的CPU挑的是i7-7700K,那可能就會考慮Z270的晶片組來選用,因為可以小幅度玩一下超頻,

但雲爸前面也有提到,這台黑蘋果就是想要穩定且不複雜,所以超頻自然就排除在外,同時B250的主機板也較Z270便宜些,拿來與Core i5-7500搭配可以說是非常適合。

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121396



GA-B250N Phoenix-WIFI的規格特色介紹

支援第6及第7代Intel® Core™處理器
內建2組DDR4插槽,支援雙通道技術及Non-ECC記憶體
採用USB 3.1 Gen2超高速控制晶片,內建USB Type-C™及Type-A介面
搭載藍牙4.2/867Mbps 11ac極速雙頻無線網路
Intel® GbE極速電競網路搭載cFosSpeed網際網路加速器
超酷炫RGB FUSION多區多彩LED氣氛燈設計
超高速PCIe Gen3 x4 M.2插槽設計(同時支援PCIe NVMe或SATA固態硬碟)
Smart Fan 5技術,內建多點測溫功能並採用複合式風扇接頭設計
內建技嘉超耐久UEFI DualBIOS™技術
獨家APP Center Cloud Station™雲端軟體

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121408



麻雀雖小、五臟俱全,在GA-B250N Phoenix-WIFI 的配置上也是一樣滿滿滿,

不論在主機板上的配色,或是散熱片上,都可以看到 Phoenix 的元素,相互呼應著。

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121405



GA-B250N Phoenix-WIFI 的 I/O 配置相當豐富,可以做雙螢幕輸出(數位),還可以無線網路來連線,甚至連最新主流的 Type-C 接口也都配置上去了。

信仰級小鋼炮 - Antec Razer Cute 超狂小主機-5121409

GA-B250N Phoenix-WIFI I/O 埠列表

1個PS/2鍵盤/滑鼠插座
2個SMA天線連接埠(2T2R)
1個DisplayPort插座
1個HDMI插座
1個USB Type-C™連接埠,支援USB 3.1 Gen 2
1個USB 3.1 Gen 2 Type-A連接埠(紅色)
4個USB 3.1 Gen 1連接埠
2個USB 2.0/1.1連接埠
1個RJ-45埠
1個S/PDIF光纖輸出插座Š
5個音源接頭(中央及重低音輸出、後喇叭輸出、音源輸入、音源輸出、麥克風)

詳情可參考原廠網頁介紹: http://www.gigabyte.tw/Motherboard/GA-B250N-Phoenix-WIFI-rev-10#sp



緊接著來看顯示卡,我挑選兼具效能與CP值的 AORUS GeForce® GTX 1060 6G 9Gbps,這張9Gbps 為是技嘉GTX 1060的新版本,上網註冊後可享有五年保固,

在外觀上大家可以看到上面標配著3個風扇來進行顯示卡的散熱,同時內建RGB的燈光效果,裝在 ANTEC Cube RAZER上 經由頂部的透明天窗來觀看,肯定是霸氣十足。



一張顯示卡做工好不好,其實可以從散熱器的鰭片這種小細節觀察出來

在GIGABYTE AORUS GeForce® GTX 1060 6G 9Gbps上完全沒有歪Fin。



同時在顯示卡的背板處也加了強化背板,避免顯示卡受到地心引力的影響而彎曲變形,畢竟 AORUS GeForce® GTX 1060 6G 9Gbps 可是有28公分吶,不論再怎樣堅挺,隨著引力與時間的影響也會逐漸的下垂,如果預算許可的狀況下,在選購顯示卡上會建議選擇具有強化背板的款式。

AORUS GeForce® GTX 1060 6G 9Gbps 顯示卡技術規格,可以參考技嘉官方網站:http://www.gigabyte.tw/Graphics-Card/GV-N1060AORUS-6GD-rev-10#kf



你可能又會很好奇的問:為什麼要額外安裝水冷散熱器? 一切都是為了讓 RAZER 的信仰增加到滿點!

ANTEC 全新推出的 MERCURY 水星系列水冷散熱器可偵測CPU溫度,透過顏色來顯示電腦狀態,在36 – 40度區間會是閃綠色的,當然就選這組阿!

但其實以一般使用者選擇 Core i5-7500 是不用擔心散熱問題,使用原廠內附的CPU散熱器就足夠了,是否在進行改裝就看自己的需求而定了。



ANTEC Mercury 240 的重點特色:

Mercury水星系列備有安鈦克特殊設計,採用業界領先的石墨軸承,壽命可達5萬小時,保證水汞10年以上的正常運作,解決水汞軸承的壽命問題。軸芯為碳素金屬晶體陶瓷軸芯,著實增強抗腐蝕能力。

水星有著優化高密度水排設計,FPI值為16,高精密鰭距僅2.8mm,水道厚度為1.3mm,壁厚僅為0.28mm的超薄水路系統,6進6出散熱循環,在同等面積下散熱面積更大,保障達到最大散熱效能。

水星搭配獨特的超靜音封閉葉輪設計,內繞型三相電機,增強水泵扭力,揚程從原來的1.5m飆升到2.3m,極大水流量提升冷熱置換效率,讓散熱性更加強勁。

黑體加上LED靜音白色風扇設計搭配藍色LED炫光使機箱增添了更多低調奢華的酷炫感。FEP高分子鐵氟龍波紋管,在降低系統水阻的同時,可減少最大限度的液體揮發。水汞採用SATA接口供電,能輕鬆理線。



詳請可參考原廠資料 ANTEC MERCURY 240:http://www.antec.com/product.php?id=707267&pid=190&lan=twㄒ





 ANTEC Mercury 240 為一體式水冷排,240代表著水冷排長度為240mm,無須做任何接管的動作,隨拆即用。



超大銅底接觸面,傳達熱能會比原廠鋁擠散熱器還要來的優秀,就算今天要用在 INTEL 最新的 LGA2066也不成問題。



這邊過電後運轉會有三種指示燈顏色來做變化,小於35度為藍色,36至40度為綠色,大於41度則為紅色。



ANTEC Mercury 240 水冷散熱器上的風扇標配樣式為藍色LED,但雷蛇是綠色的該怎麼辦?

雲爸發現到ANTEC 也有出一款RGB風扇,它的型號叫做RAINBOW 120,可透過實體按鍵來改變風扇發光顏色,

這邊就直接把Mercury 的風扇換成RAINBOW 120,並直接設定成綠色,滿滿的信仰綠就是棒!





機殼與散熱器都是ANTEC,電源供應器當然也是ANTEC (全套加成的概念?

ANTEC EDG 系列共有550 / 650 / 750w 三種瓦數,轉換率通過80Plus 金牌認證,並有多項的保護措施,五年保固兩年換新

雲爸整體電腦的耗電大概是落在550左右,但一般雲爸都會高抓一些,所以選擇了650w,避免未來要在擴充或是改裝而造成瓦數不足的窘境。



電腦機殼會發光不稀奇,主機板顯示卡會發光也不稀奇,但在這年頭會發光的電源供應器真的頗為稀奇的,

ANTEC EDGE 650w 搭載了13.5公分的靜音 LED 風扇,燈光可以藉由實體控制鍵來選擇開啟或是關閉。



大部分的人都覺得模組化電源供應器的優點在於可以根據電腦平台上的零件配置來安裝線材即可,但雲爸的觀點跟大家不太一樣,個人覺得最大的優點在於萬一哪天故障要送修,可以直接把線頭都給卸除,直接送修本體即可

因為有裝過電腦的人都知道,要拆電腦供應器真的不是一件簡單的事情,特別是你花了很多心思下去整線,模組化電源供應器本體可以在你拆卸時,不必破壞原本整好的線路,經我這樣子一說,是不是對模組化電源供應器的優點有點改觀了XD?



ANTEC EDGE 650的詳細介紹可以觀看原廠資料:http://www.antec.com/product.php?id=706888&fid=5022131&lan=tw



這樣搭配的原因,主要是我想組一台黑蘋果主機,目前是INTEL + 技嘉主機板為最佳解決方案,因為相容性真的較高

而這些配備的來源,我也交代一下

因為在一次逛FB塗鴉牆的時候,看到Antec Cube-RAZER 的一咖機殼,天啊 是蛇! 是信仰!

一時驚為天人! 靠這也太帥了

於是……在業界的許多好朋友一起幫我完成夢想

感謝技嘉、Antec、十銓、總騏B18等眾好友努力湊成這組超強小鋼炮的誕生

接下來,就是開機測試,並且把黑蘋果完成了

篇幅真的很長,我另外寫成一篇教學文給大家

教學請看 >>>> https://dacota.tw/blog/post/antec-cube-razer-with-macos-sierra-and-window10



最後附上一張雷蛇黑蘋果專用機的帥照,如果你也喜歡這篇介紹,請幫我點個讚並分享給更多人知道!
